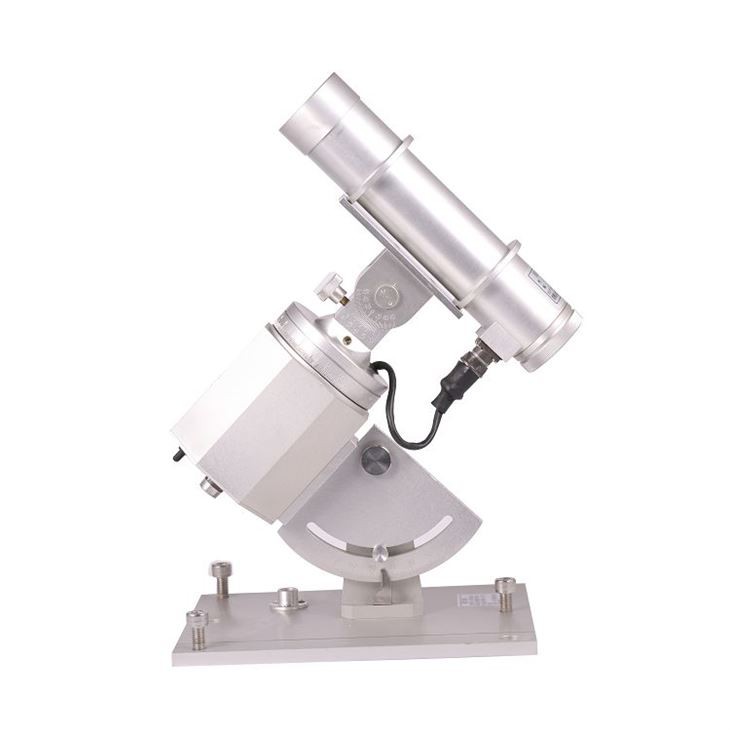

Suora radiometri

AUTOMAATTINEN SUORAN SÄTEILYN SEURANTALAITE

TBS-2C -käyttö

Manuaalinen

Yleiskatsaus:

Auringon pystysuoran pinnan (noin 0,5 °) ja hyvin kapean rengasmuotoisen taivaan hajasäteilyn mittaamiseksi sitä kutsutaan suoraksi auringon säteilyksi ja se mitataan suoralla säteilymittarilla.

PERIAATE & RAKENTEELLISET OMINAISUUDET

Se koostuu pääasiassa valoputkesta ja automaattisesta seurantalaitteesta. Valoputken sisäpuolella on seitsemän valopalkkia, sisäputki, termopili ja kuivausaineputki. Seitsemää valopalkkia käytetään vähentämään sisäisiä heijastuksia, muodostamaan instrumentin avauskulma ja rajoittamaan ilman turbulenssia instrumentin sisällä. Valoesteen ulkopuolella on sisäputki, joka sulkee kuivan ilman valoesteen ja ulkoputken sisällä vähentääkseen ympäristön lämpötilan vaikutusta lämpöön. Ulkosylinterin suuhun asennetaan JGS3-kvartsilasilevy, joka voi lähettää säteilyvaloa aallonpituudella 0,27–3,2 μm, mikä on kätevää auringon säteilyn suorassa mittauksessa. Sylinteriin asennetaan kuivausaine, joka estää kosteuden kondensoitumisen muodostumisen.

Suoran säteilymittarin induktiivinen osa on valoputken ydinosa, joka koostuu nopeasti reagoivasta lankahaavan sähkörokotustempopiilista. Induktio-osan puoli aurinkoon päin on päällystetty mattamustalla maalilla. Alla lämpökosketin lämpökosketin. Kun auringonvalo osuu lämpökosketinta, lämpötila nousee. Se muodostaa lämpötilaeron toisella puolella kylmäkosketin kanssa, mikä tuottaa sähkömotiivisen voiman. Sähkömotiivinen voima Se on suoraan verrannollinen suoran auringon säteilyn voimakkuuteen.

Automaattinen seurantalaite koostuu pohjalevystä, leveyspiirin valitsinta, askelmoottorista, johtavasta renkaasta ja turbiinilaatikosta (auringon kaltevuuden säätämiseen). Askelmoottori on voimanlähde, ja sitä voidaan ohjata ja käyttää vain yrityksemme tuottamalla "Straight Table Controller" -ohjaimella (älä kierrä automaattista seurantalaitetta käsin). Seurantalaitteella on suuri tarkkuus, ja kiertokulmavirhe on 0,25 ° sisällä viikossa, eli alle 1 minuutti. Niin kauan kuin se on asennettu oikein, tarkka automaattinen seuranta voidaan saavuttaa.

TEKNINEN ERITELMÄ

1. Herkkyys: 7 ~ 14μV ∕ W.m^-2

2. Aikavakio: ≤15S (99%)

3. Sisäinen vastus: noin 80 ohmia

4. Seurannan tarkkuus:<168h ±="" 1="">

5. Avauskulma: 4 °

6. Vuotuinen stabiilisuus: ± 1% (herkkyysmuutosnopeus)

7. Työympäristö: -45 °C ~ + 45 °C

8. Virtalähde: AC220V tai DC12V

9. Paino: 5Kg

10. Mittausalue: 0 ~ 2000W / m²

11. Signaalin lähtö: 0 ~ 20mV (4 ~ 20mA voidaan lähettää DL-2 vakiovirtalähettimellä)

12. Mittaustarkkuus: työtaulukko<5%; standard="" table=""><>

1. Vaakakupla

2.Vaakasuuntainen säätöpainike

3.Osoitin

4.Liitä pistorasia keräimeen

5.Aika-asteikko

6.Declination-asteikko

7.Kuivausaineen patruuna

8.Light putki

9.Liitäntäpultti

10.Leveyspiirin valitsin

11.Leveysasteen säätöpainike

12.Lattia

13.Sun kallistuksen säätöpainike

14.Timen perusaikataulu

15.valoaukko

16.valopilkku

Johdotusohjeet:
